5088 module 5053 Shelford Transf-Gain Mic pre & Induction EQ
5088 module Shelford Transf-Gain microfoonvoorversterker en inductie EQ
Adviesprijs:
€ 2.800,00

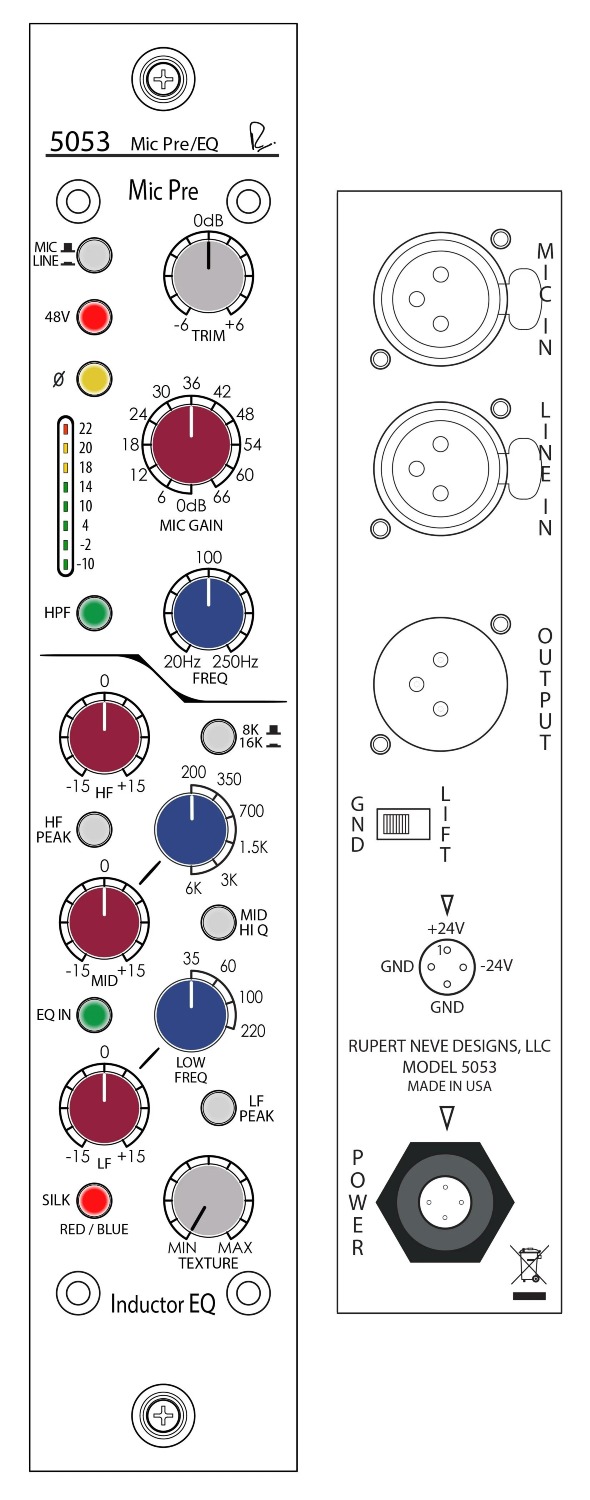

De Rupert Neve Designs Shelford 5053 is een Penthouse-module voor de 5088-console met een transformer-gain microfoonvoorversterker en drie-bands inductor-EQ, ontworpen voor engineers die de rijke klankkleur van Rupert Neve's klassieke vintageconsoles in een modern 5088-systeem willen integreren.

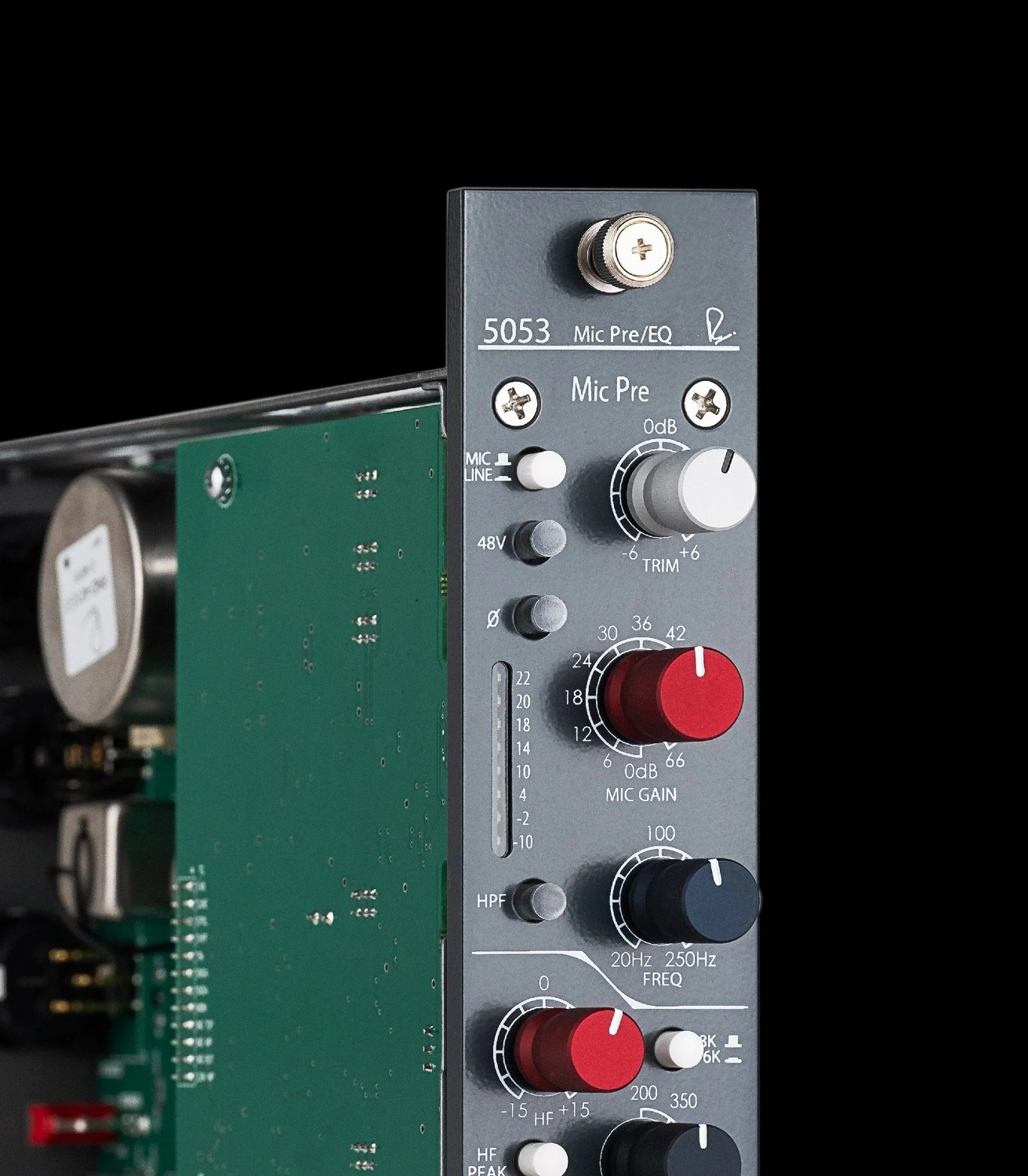

Het onderscheidende kenmerk van de 5053 is de dubbele transformatortopologie in de ingangsrand. Een custom RND-transformator verzorgt de eerste 15 dB microfoonversterking — identiek aan de ingangssectie van de Shelford Channel — waardoor de module een uitgesproken, karaktervol geluid produceert dat duidelijk afwijkt van meer neutrale pre-amp ontwerpen. De microfoonvorversterker beschikt over een sweepbare highpass-filter (20–250 Hz), Mic/Line-selectie, 48V fantoomvoeding en polariteitsomkering.

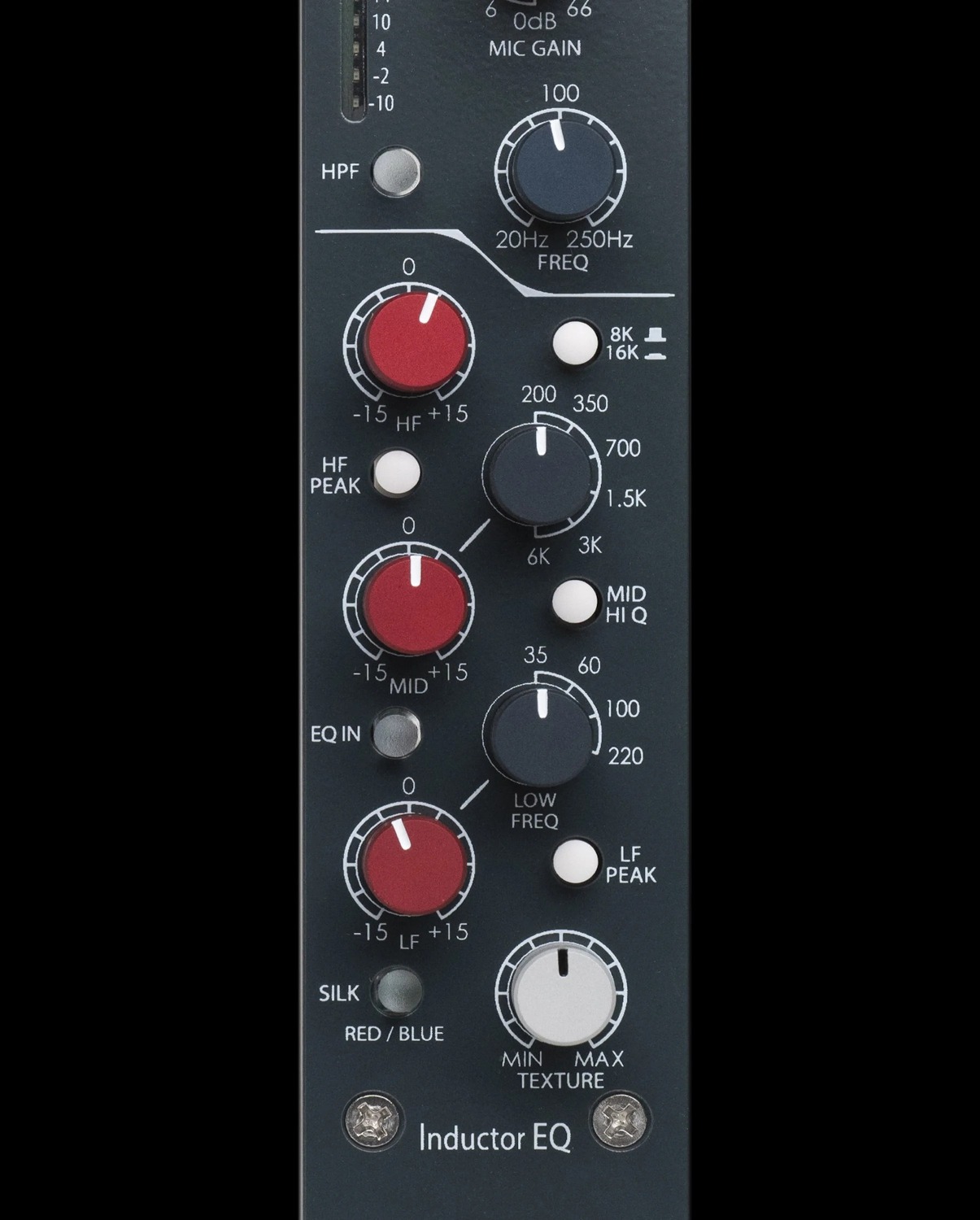

De drie-bands inductor-EQ combineert de beste elementen uit Neve's vintage EQ-ontwerpen: een LF-band met creamy basrespons (shelf of peak schakelbaar), een middenband met proportionele Q gebaseerd op de 1073-topologie, en een hybride HF-band die inductor- en condensatorcircuits combineert voor vintage toon met moderne controle. Alle EQ-secties werken met low-feedback, volledig discrete class-A elektronica.
De uitgangstrap is uitgerust met een custom RND-outputtransformator en de Silk Red/Blue- en Texture-bediening, waarmee de harmonische inhoud en karakter van het uitgangssignaal nauwkeurig instelbaar zijn. Red Silk accentueert harmonischen in de midden- en hoogfrequenties; Blue Silk verrijkt het laag en laag-midden. Via de Texture-regelaar is de mate van Silk-kleurering continu instelbaar van vrijwel afwezig tot ongeveer 4–5% THD.
De 5053 werkt op hetzelfde ±24V voedingsspecificatie als de 5051 en 5052 Penthouse Modules en kan een volledige 5088-console bevolken of gecombineerd worden met andere Penthouse Modules voor een veelzijdige combinatie van klankkleuren.
Specslist
- Product: Rupert Neve Designs Shelford 5053
- Type: Microfoonvoorversterker / inductor-EQ (Penthouse-module)
- Toepassing: 5088-console
- Signaalketen: Volledig discreet class-A
- Voeding: ±24V (compatibel met 5051 en 5052 Penthouse Modules)
Microfoonvoorversterker
- Topologie: Transformer-gain, direct-coupled (eerste 15 dB via custom RND-transformator)
- Gain: 12 stappen van 6 dB
- Trim: ±6 dB (center-detent)
- Ingangsimpedantie: 2.200 Ω
- Max. ingangsniveau: +24 dBu @ 1 kHz / +6 dBu (22 Hz–22 kHz)
- Frequentierespons: ±0,2 dB, <5 Hz–50 kHz (30 dB gain, 150 Ω bronimpedantie)
- Noise (22 Hz–22 kHz): -101 dBu @ unity / -94 dBu @ 30 dB gain / -61 dBu @ 66 dB gain
- EIN (22 Hz–22 kHz, ongewogen): -124 dBu @ 30 dB gain
- THD+N @ 1 kHz, +4 dBu uit, 30 dB gain: 0,002% typisch
- Highpass-filter: Continu regelbaar 20–250 Hz (schakelbaar)
- Functies: Mic/Line-selectie, 48V fantoomvoeding, polariteitsomkering
Lijningang
- Ingangsimpedantie: 10 kΩ
- Max. ingangsniveau: +26,3 dBu @ 1 kHz
- Frequentierespons: ±0,1 dB (16 Hz–34 kHz) / ±0,5 dB (7 Hz–90 kHz)
- Noise (22 Hz–22 kHz): -102 dBu
- THD+N @ 1 kHz, +4 dBu: beter dan 0,002% typisch
EQ
- Banden: 3-bands inductor-EQ
- LF-band: ±15 dB, 35 / 60 / 100 / 220 Hz, shelf of peak (schakelbaar)
- MF-band: ±15 dB, 200 / 350 / 700 Hz / 1,5 / 3 / 6 kHz (±10%), proportionele Q, Hi-Q schakelbaar
- HF-band: ±15 dB, 8 kHz of 16 kHz, shelf of peak (schakelbaar)
- EQ-bypass: Schakelbaar (EQ IN)
Uitgangstrap
- Outputtransformator: Custom RND
- Silk-modi: Red, Blue, Off (schakelbaar)
- Texture: Continu regelbaar harmonische kleurering (tot ca. 4–5% THD)
- Niveau-meter: 8-segments LED (pre-Silk)
Afmetingen & gewicht
- Afmetingen (apparaat): 4,5 × 22,2 × 23,9 cm (b × d × h)
- Gewicht (apparaat): 1,6 kg
